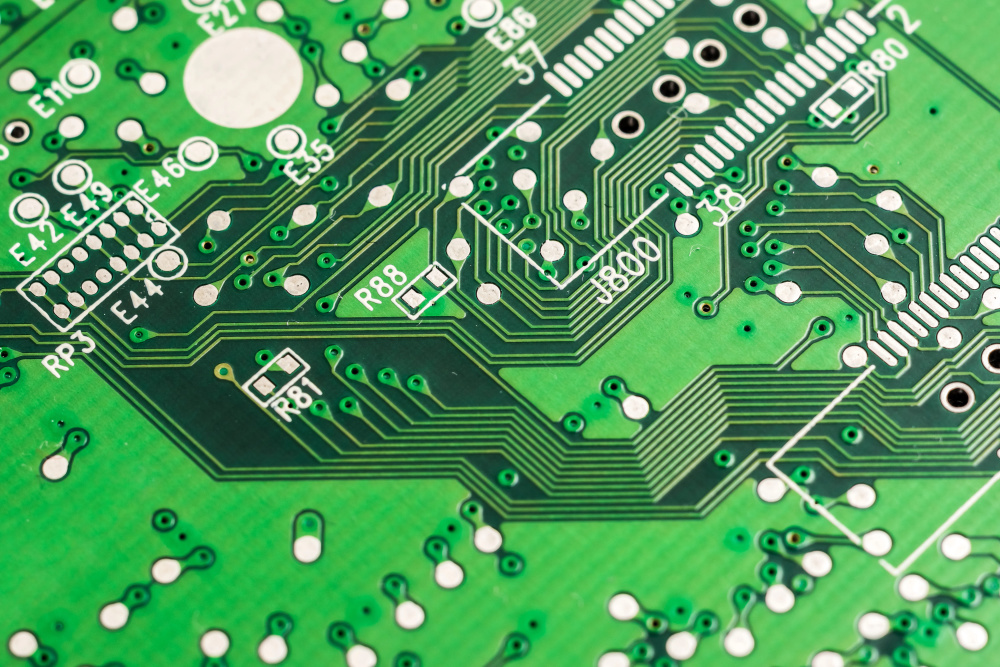

PCB（印制电路板）是电子元器件的核心载体，被誉为“电子产品之母”，广泛应用于消费电子、通信设备、AI服务器、汽车电子等领域，其制造是融合多学科技术的精密加工工程。

一、核心原材料

PCB制造的核心原材料以覆铜板（CCL）为基础，其成本占PCB总成本的‌30%以上‌，覆铜板又由三大关键材料构成：

• ‌树脂‌：作为绝缘核心，承担耐高温、防漏电的作用，高端场景会用到PPO、PTFE、BT等低损耗树脂，适配AI服务器、800G光模块的高要求。
• ‌铜箔‌：是PCB的“导电载体”，直接决定信号传输速度，高端产品会采用极薄、超低轮廓的高频铜箔，减少信号损耗。
• ‌电子布‌：作为PCB的“骨架”，决定板材的机械强度和尺寸稳定性，高端领域的高性能电子布曾长期处于紧缺状态。
  除此之外，生产还会用到阻焊油墨、半固化片（PP）、各类化学药水等辅助材料，满足线路保护、层间粘合等工艺需求。

二、典型生产流程

常规多层PCB的完整制造需经过20余道精密工序，核心环节如下：

1. ‌前期准备‌：完成设计文件审核、DFM可制造性检查，生成生产可用的光绘文件与钻带文件。
2. ‌内层制作‌：将大尺寸覆铜板裁切后，通过图形转移、蚀刻形成内层线路，再经棕化粗化表面，提升后续层间粘合强度。
3. ‌层压‌：按设计的层叠顺序，将内层芯板、半固化片、外层铜箔精准叠放，送入真空热压机在高温高压下固化为一体。
4. ‌钻孔与孔金属化‌：通过机械或激光钻出各类通孔、盲孔，再经沉铜、电镀工艺，让绝缘孔壁沉积导电铜层，实现不同层线路的电气连通。
5. ‌外层线路制作‌：重复图形转移、蚀刻工序，加工出外层的导电线路。
6. ‌后段工序‌：依次完成阻焊印刷、字符标识制作、表面处理（如沉金、喷锡），再通过CNC切割出最终外形，经通断测试、外观全检后包装出货。
